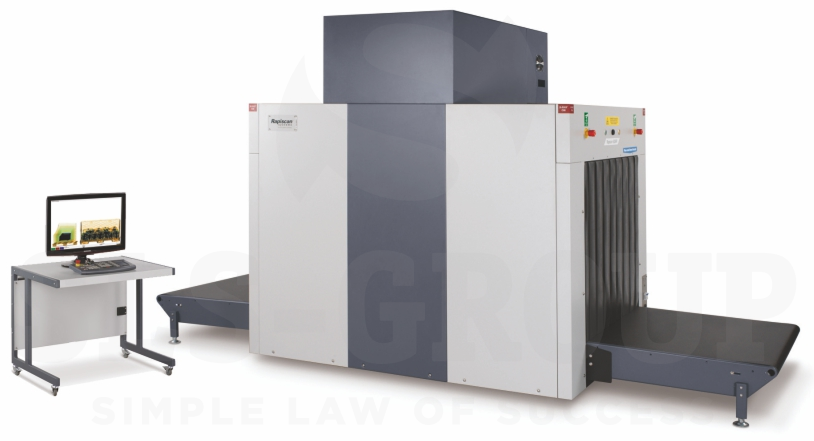

Рентгенотелевизионная установка (интроскоп) Rapiscan 628XR
Описание
Rapiscan 628XR
Стационарная рентгенотелевизионная установка с увеличенным досмотровым туннелем для проверки крупного багажа, объемных посылок и небольших грузов. Низкое расположение конвейера упрощает загрузку тяжелых и габаритных объектов, поэтому модель подходит для транспортных терминалов, грузовых зон, логистических центров, таможенных пунктов и других объектов, где необходимо регулярно досматривать крупные отправления.
Размер туннеля позволяет проверять объекты, которые невозможно разместить в компактных интроскопах для ручной клади. При этом Rapiscan 628XR сохраняет характерные для серии 6xx функции многоэнергетического анализа материалов и расширенной обработки рентгеновского изображения.
Производитель позиционирует модель для авиационного досмотра, обработки воздушных грузов и таможенного контроля.
Благодаря низкой высоте конвейерной ленты крупные чемоданы, коробки и другие тяжелые предметы проще размещать в туннеле без подъема на стандартную высоту досмотровых систем для ручной клади.
Досмотр крупного багажа и небольших грузов
Rapiscan 628XR отличается от компактных моделей серии прежде всего увеличенным проходным окном. Туннель размером 1000 × 1000 мм позволяет использовать установку не только для чемоданов и обычных посылок, но и для коробок, упаковок оборудования, крупногабаритных отправлений и небольших грузов.
Такая конфигурация особенно удобна на объектах, где поток включает предметы разных размеров.
Одна установка может использоваться как для стандартного багажа, так и для более крупных объектов, что снижает необходимость организовывать отдельный досмотровый канал для каждого типа отправлений.
Низко расположенная конвейерная лента дополнительно облегчает погрузку и выгрузку тяжелых предметов. Именно сочетание большого туннеля и низкого конвейера производитель выделяет как одну из основных особенностей Rapiscan 628XR.
Качество рентгеновского изображения
Rapiscan 628XR оснащается рентгеновским генератором с рабочим анодным напряжением 160 кВ и током трубки 1,0 мА. Рентгеновский луч направлен вертикально вниз.
Система выполняет многоэнергетический анализ и разделяет материалы по эффективному атомному числу. Это помогает оператору визуально различать группы веществ и быстрее оценивать содержимое сложных или плотно заполненных объектов.
Многоэнергетическое распознавание материалов
Rapiscan 628XR формирует многоэнергетическое изображение с разделением материалов по их характеристикам. На экране оператора различные группы веществ отображаются разными цветами, что облегчает обнаружение органических, неорганических и смешанных материалов.
В распоряжении оператора находится более 13 инструментов обработки изображения. Они позволяют дополнительно исследовать отдельные участки, изменять контрастность и цветовое представление, увеличивать интересующую область и анализировать объекты различной плотности.
Обнаружение потенциальных угроз
Для Rapiscan 628XR доступны программные средства автоматизированной помощи оператору.
Target™ предназначена для выявления признаков, соответствующих определенным типам взрывчатых веществ. При срабатывании алгоритма потенциально опасная область отмечается непосредственно на рентгеновском изображении.
NARCScan™ используется для помощи в выявлении материалов с характеристиками, соответствующими наркотическим веществам.
Также доступна функция DTA – Density Threshold Alert, которая привлекает внимание оператора к участкам с плотностью выше заданного порогового значения.
Эти функции относятся к дополнительным возможностям и не заменяют анализ изображения оператором.
Функции обработки изображения
Rapiscan 628XR предоставляет широкий набор средств для анализа содержимого досматриваемых объектов:
- Многоэнергетическое формирование изображения в 4 цветах;
- Технология улучшения изображения Crystal Clear™;
- Черно-белый режим отображения;
- Разделение органических и неорганических материалов;
- Инверсия изображения;
- Режим высокой проникающей способности;
- Режим низкой проникающей способности;
- Псевдоцветовое отображение;
- Регулируемое усиление границ;
- Настраиваемое цветовое разделение;
- Регулировка цветовой гаммы;
- Регулировка плотности изображения;
- Динамическое непрерывное масштабирование;
- Панорамирование увеличенного изображения;
- Фиксированное увеличение до 64 раз;
- Просмотр изображения предыдущего и следующего объекта;
- Архивирование рентгеновских изображений;
- Программируемые клавиши обработки изображения;
- Счетчик досмотренных объектов;
- Отображение даты и времени;
- Индикатор дополнительного досмотра;
- Поддержка нескольких языков интерфейса.
Обучение и контроль операторов
Для Rapiscan 628XR доступна технология TIP – Threat Image Projection. Она позволяет добавлять виртуальные изображения опасных предметов в рентгенограммы обычного багажа и грузов, чтобы проверять внимательность оператора и поддерживать навыки распознавания угроз.
Для объектов с несколькими досмотровыми установками может применяться TIPNet, объединяющая функции проекции тестовых угроз в сетевой инфраструктуре.
В числе дополнительных возможностей также предусмотрены автоматическое и расширенное архивирование изображений, NETView™, сетевые станции NDS, программа обучения операторов OTP, удаленные рабочие места и дополнительные конвейерные принадлежности.
Где применяется Rapiscan 628XR
Большое проходное окно и низкий конвейер делают систему подходящей для объектов, где наряду с обычным багажом требуется регулярно проверять крупные и тяжелые отправления.
Rapiscan 628XR может применяться:
- В аэропортах;
- В зонах регистрации и обработки багажа;
- На объектах авиационных грузоперевозок;
- В таможенных пунктах;
- На пограничных пунктах пропуска;
- В железнодорожных и транспортных терминалах;
- В логистических и сортировочных центрах;
- В почтовых центрах;
- На промышленных предприятиях;
- На объектах критической инфраструктуры;
- Для досмотра крупного багажа, посылок, коробок и небольших грузов.
Преимущества Rapiscan 628XR
- Крупный досмотровый туннель;
- Низкое расположение конвейера для удобной загрузки тяжелых объектов;
- Возможность досмотра багажа, крупных посылок и небольших грузов;
- Рентгеновский генератор с рабочим напряжением 160 кВ;
- Многоэнергетическое разделение материалов;
- Более 13 инструментов обработки изображения;
- Поддержка Target™ и NARCScan™;
- Возможность использования DTA для контроля областей высокой плотности;
- Поддержка TIP и TIPNet для обучения операторов;
- Возможность сетевой интеграции и удаленных рабочих мест;
- Возможность автоматического архивирования изображений;
- Соответствие ряду международных требований к досмотровому оборудованию.
Тактико-технические характеристики интроскопа Rapiscan 628 XR (ТТХ):
| Размеры (Д х Ш х В), мм | 3918 х 1410 х 2200 |
| Размер туннеля (Д х В), мм | 1000 х 1000 |
| Скорость конвейера, м/сек | 0,2 |
| Высота конвейера, мм | 346 |
| Вес, кг | 1441 |
| Грузоподъемность, кг | 165 |
| Проникновение по стали (гарантировано), мм | 28 |
| Проникновение по стали (стандарт), мм | 30 |
| Разрешающая способность (гарантировано) | 38 AWG |
| Разрешающая способность (стандарт) | 40 AWG |
| Разделение материалов | низкий Z, средний Z, высокий Z, шаг 0,5 Z |
| Электропитание | 115/230 В пер. тока +/- 10% / 60/50 Гц |
| Охлаждение генератора | герметичная масляная ванна с принудительной вентиляцией |
| Анодное напряжение, кВ | 160 |
| Ориентация | вертикально вниз |
| Ток трубки, мА | 1 |
| Температура хранения, °С | от -20 до +50 |
| Рабочая температура, °С | от 0 до +40 |
| Относительная влажность | от 5% до 95% без конденсата |
