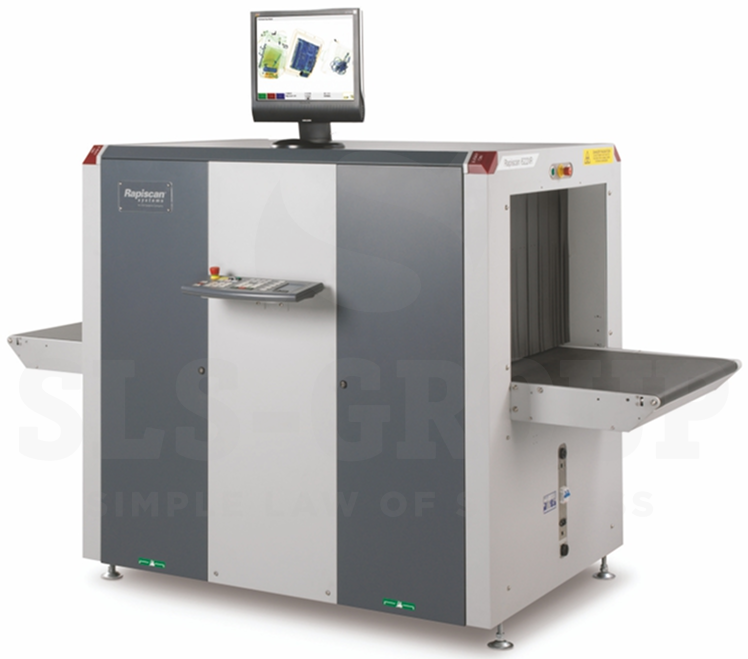

Рентгенотелевизионная установка (интроскоп) Rapiscan 622XR HP

Рентгеновский луч ориентирован диагонально вверх, а генератор размещен в герметичной масляной ванне с принудительным воздушным охлаждением.

Технология SINERGY™

Для повышения качества рентгеновского изображения в Rapiscan 622XR HP используется фирменная технология SINERGY™. Она основана на двухрежимной технологии формирования рентгеновского изображения DMxT и предназначена для повышения детализации отдельных областей сканируемого объекта.

SINERGY™ улучшает видимость тонких металлических элементов и других мелких деталей, что особенно полезно при анализе насыщенного и сложного содержимого багажа. Это помогает оператору быстрее обращать внимание на потенциально подозрительные участки изображения.

Многоэнергетическое распознавание материалов

Система использует многоэнергетическое формирование изображения с цветовым разделением материалов. В зависимости от характеристик вещества различные группы материалов отображаются разными цветами, что облегчает визуальную идентификацию содержимого.

В распоряжении оператора находится более 14 функций обработки рентгеновского изображения. Они позволяют изменять режим отображения, усиливать контуры, анализировать области различной плотности, масштабировать изображение и дополнительно исследовать подозрительные участки без необходимости повторно пропускать багаж через туннель.

Обнаружение взрывчатых и наркотических веществ

В качестве дополнительных программных возможностей Rapiscan 622XR HP поддерживает технологии Target™ и NARCScan™.

Target™ предназначена для помощи оператору при обнаружении характеристик, соответствующих определенным типам взрывчатых веществ. Система анализирует рентгеновское изображение и отмечает потенциально опасные области.

NARCScan™ выполняет аналогичную вспомогательную функцию при поиске веществ, характеристики которых соответствуют наркотическим средствам.

Алгоритмы предназначены для работы в реальном времени непосредственно во время досмотра и дополняют визуальный анализ, выполняемый оператором.

Дополнительно может использоваться функция DTA – Density Threshold Alert, которая формирует предупреждение при обнаружении области, плотность которой превышает установленное оператором пороговое значение.

Функции обработки изображения

Rapiscan 622XR HP предоставляет оператору широкий набор инструментов для исследования содержимого досматриваемых объектов:

• Многоэнергетическое отображение материалов в 4 цветах;
• Технология улучшения изображения Crystal Clear™;
• Технология SINERGY™;
• Черно-белый режим;
• Разделение органических и неорганических материалов;
• Инверсия изображения;
• Режим высокой проникающей способности;
• Режим низкой проникающей способности;
• Псевдоцветовое отображение;
• Настраиваемое усиление границ;
• Настраиваемое разделение цветов;
• Регулировка цветовой гаммы;
• Регулировка плотности изображения;
• Динамическое непрерывное масштабирование;
• Панорамирование увеличенного изображения;
• Фиксированное масштабирование до 64 раз;
• Просмотр предыдущего и следующего досмотренного объекта;
• Ручное архивирование изображений;
• Программируемые клавиши обработки изображения;
• Счетчик досмотренного багажа;
• Индикатор дополнительного досмотра;
• Отображение даты и времени;
• Поддержка нескольких языков интерфейса.

Обучение и контроль операторов

Для Rapiscan 622XR HP доступна технология TIP – Threat Image Projection. Она позволяет добавлять виртуальные изображения потенциально опасных предметов в рентгенограммы обычного багажа. Оператор должен обнаружить такую угрозу в процессе штатной работы.

TIP может использоваться для регулярной проверки навыков персонала и обучения работе с системой. Для объектов, где установлено несколько интроскопов, предусмотрена технология TIPNet, позволяющая объединять системы с центральной станцией.

В качестве дополнительных возможностей производителем также предусмотрены автоматическое и расширенное архивирование изображений, удаленный просмотр архива NETView™, сетевые станции NDS, программа обучения операторов OTP и удаленные рабочие места.

Где применяется Rapiscan 622XR HP

Благодаря туннелю 750 × 550 мм модель подходит для досмотра более крупных объектов, чем Rapiscan 620XR HP. Установка может использоваться:

• В аэропортах и авиационных пунктах досмотра;
• На железнодорожных вокзалах и транспортных терминалах;
• На таможенных и пограничных пунктах;
• В государственных и административных учреждениях;
• На объектах критической инфраструктуры;
• На промышленных предприятиях;
• В логистических и распределительных центрах;
• На контрольно-пропускных пунктах организаций;
• Для досмотра багажа, ручной клади и крупных посылок.

Преимущества Rapiscan 622XR HP

• Увеличенный туннель 750 × 550 мм;
• Высокая производительность при досмотре багажа и посылок;
• Рентгеновский генератор с напряжением 160 кВ;
• Типовая проникающая способность до 38 мм по стали;
• Типовая разрешающая способность до 42 AWG;
• Технология улучшения изображения SINERGY™;
• Двухрежимная технология формирования изображения DMxT;
• Многоэнергетическое распознавание материалов;
• Более 14 инструментов обработки рентгеновского изображения;
• Возможность подключения алгоритмов Target™ и NARCScan™;
• Возможность использования TIP и сетевых средств обучения операторов;
• Возможность построения сетевых и удаленных рабочих мест;
• Соответствие требованиям Европейской комиссии в области авиационной безопасности.
