Рентгенотелевизионная установка (интроскоп) Rapiscan 620DV Leds
Описание

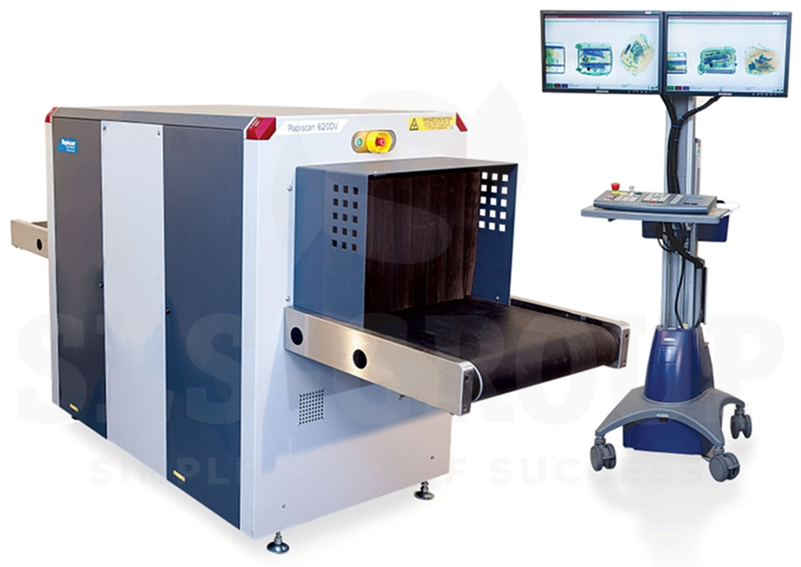

Rapiscan 620DV LEDS
Двухпроекционная рентгенотелевизионная система для досмотра ручной клади и багажа с функцией обнаружения жидких взрывчатых веществ. Интроскоп предназначен прежде всего для авиационных пунктов контроля и других объектов с повышенными требованиями к безопасности.
Модель формирует изображения досматриваемого предмета одновременно в горизонтальной и вертикальной проекциях, что позволяет оператору анализировать содержимое с двух ракурсов за один проход.
Обозначение LEDS (Liquid Explosive Detection System) связано с возможностью системы выявлять потенциально опасные жидкости. Rapiscan 620DV включён в квалификационный перечень оборудования ECAC LEDS, а программное обеспечение aLEXis™ используется для автоматизированной идентификации жидких взрывчатых веществ. Это особенно важно при досмотре ручной клади в аэропортах, где необходимо контролировать не только обычные запрещённые предметы, но и жидкости, аэрозоли и гели.
Главная особенность Rapiscan 620DV – технология Dual View, позволяющая получать два изображения досматриваемого объекта одновременно: в горизонтальной и вертикальной проекциях. Оператор может оценить расположение предметов с разных ракурсов без повторного пропуска багажа через туннель. Такой подход уменьшает количество плохо просматриваемых участков и облегчает анализ плотных, многослойных и сложных по структуре объектов.
Размер досмотрового туннеля составляет 640 × 430 мм, благодаря чему установка подходит для проверки большинства видов ручной клади, сумок, рюкзаков, небольших чемоданов и почтовых отправлений. Rapiscan относит 620DV к решениям для контрольных пунктов авиационной безопасности и объектов с усиленными требованиями к досмотру.
Двухпроекционный досмотр Rapiscan 620DV
В отличие от стандартных однопроекционных интроскопов, Rapiscan 620DV формирует сразу два взаимно дополняющих рентгеновских изображения. Оператору не требуется поворачивать подозрительный предмет или повторно помещать его на конвейер только для получения другого ракурса.
Двухпроекционная технология особенно полезна при досмотре багажа с большим количеством предметов, электроники, металлических деталей и других объектов, которые могут перекрывать друг друга на одном изображении. Дополнительная проекция помогает точнее определить форму, положение и структуру содержимого и ускоряет принятие решения оператором.
Скорость конвейерной ленты составляет 0,22 м/с, а максимальная равномерно распределенная нагрузка – 165 кг, поэтому система может использоваться на пунктах досмотра с постоянным потоком посетителей и багажа.
Обнаружение потенциальных угроз
Rapiscan 620DV может оснащаться специализированными программными алгоритмами, которые помогают оператору обращать внимание на потенциально опасные вложения.
Target™ используется для автоматического выделения на рентгеновском изображении объектов, характеристики которых соответствуют определенным типам взрывчатых веществ. Система анализирует параметры отображаемого материала и обозначает потенциальную угрозу непосредственно на изображении.
NARCScan™ предназначен для помощи в обнаружении наркотических веществ во время рентгеновского досмотра.
Для задач авиационной безопасности предусмотрено программное обеспечение aLEXis™, предназначенное для идентификации потенциально опасных жидкостей, аэрозолей и гелей. Rapiscan 620DV включался в квалификационные программы ECAC для систем обнаружения жидких взрывчатых веществ – LEDS.
Таким образом, установка может использоваться не только для визуального поиска оружия, металлических предметов и скрытых вложений, но и как часть комплексной системы выявления взрывчатых и других запрещенных веществ.
Возможности Rapiscan 620DV
- Двухпроекционное сканирование с горизонтальным и вертикальным ракурсами;
- Одновременное получение двух изображений досматриваемого предмета;
- Многоэнергетическое отображение материалов;
- Разделение объектов по эффективному атомному числу;
- Автоматическое выделение потенциально опасных объектов;
- Функция предупреждения о материалах повышенной плотности;
- Просмотр предыдущего и следующего досматриваемого объекта;
- Сохранение и архивирование рентгеновских изображений;
- Увеличение отдельных участков изображения;
- Панорамирование и детальный анализ выбранной области;
- Выделение границ и контуров предметов;
- Инверсия и черно-белый режим отображения;
- Режим повышенной проникающей способности;
- Настройка клавиш обработки изображения;
- Счетчик досмотренного багажа;
- Отображение даты и времени;
- Поддержка обучения операторов и технологии Threat Image Projection;
- Возможность интеграции с сетевыми рабочими местами и системами централизованного контроля.
Производитель указывает наличие более 13 инструментов обработки изображения и функций, предназначенных для облегчения поиска запрещенных вложений.
Где применяется Rapiscan 620DV
Благодаря сочетанию двухпроекционного сканирования, компактного для своего класса туннеля и специализированных алгоритмов обнаружения угроз установка ориентирована на эксплуатацию в местах, где требуется тщательный контроль ручной клади при интенсивном потоке.
Rapiscan 620DV может применяться:
- В аэропортах и авиационных пунктах досмотра;
- На таможенных и пограничных пунктах;
- На железнодорожных и других транспортных объектах;
- В государственных и административных учреждениях;
- На объектах критической инфраструктуры;
- На охраняемых промышленных предприятиях;
- На объектах с повышенными требованиями к пропускному режиму.
Сам производитель относит модель к решениям для авиационной безопасности, таможенного и пограничного контроля и других объектов с повышенным уровнем защиты.
Основные преимущества
Rapiscan 620DV сочетает высокую информативность рентгеновского изображения с возможностью автоматизированного поиска потенциальных угроз. Получение двух проекций за один проход сокращает потребность в повторном сканировании, а инструменты обработки изображения помогают оператору исследовать сложные участки багажа непосредственно на рабочем месте.
Модульная конструкция оборудования рассчитана на эксплуатацию в режиме постоянного досмотра и упрощает доступ к основным узлам при техническом обслуживании. Система может дополняться программными и аппаратными средствами в зависимости от задач конкретного объекта.
Тактико-технические характеристики интроскопа Rapiscan 620DV Leds (ТТХ):
| Размеры (Д х Ш х В), мм | 2880 х 1430 х 1418 |
| Размер туннеля (Д х В), мм | 640 х 430 |
| Скорость конвейера, м/сек | 0, 22 |
| Вес, кг | 1000 |
| Грузоподъемность, кг | 165 |
| Проникновение по стали (гарантировано), мм | 35 |
| Проникновение по стали (стандарт), мм | 40 |
| Разрешающая способность (гарантировано) | 38 AWG |
| Разрешающая способность (стандарт) | 40 AWG |
| Разделение материалов | низкий Z, средний Z, высокий Z, шаг 0,5 Z |
| Напряжение питания | 115/230В переменного тока ± 10%, 60/50Гц |
| Охлаждение генератора | герметичная масляная ванна с принудительным воздушным охлаждением |
| Анодное напряжение, кВ | 160 |
| Ориентация | вертикальная и горизонтальная |
| Ток трубки, мА | 1 |
| Температура хранения, °С | от -20 до +50 |
| Рабочая температура, °С | от 0 до +40 |
| Относительная влажность | от 5% до 95% без конденсата |
